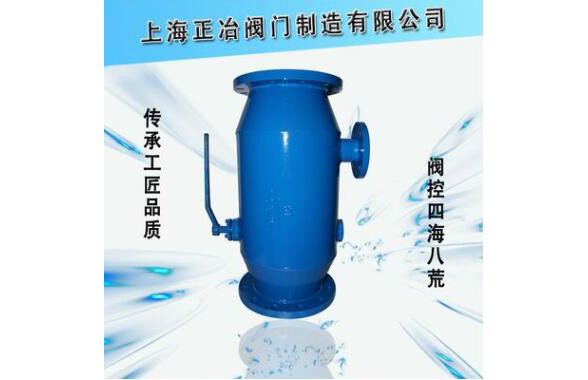

设备概述

全自动排污过滤器是在ZQG型自动反冲洗排污过滤器的基础上，利用过滤网前后压差（即阻力）并依靠自动化元件和电动执行机构，全自动完成过滤、清污、排污全过程的过滤器。QDG全自动排污过滤器除具有ZQG自动反冲洗排污过滤器的全部性能外，还实现了全自动化，自动过滤排污和自动反冲洗清污，本型号过滤器即可根据压差控制、也可定时控制，可根据工况需要任意设置的时间清洗排污。且清污、排污在线过滤过程中一同完成的，不必停止水流运行。

设备型号

结构形式

全自动反冲洗过滤器由壳体、不锈钢过滤网筒、杂质收集段、电动杂质排污口、电动水流转向蝶阀、检测机构、执行机构和控制箱组成。按安装形式及水流方向的不同分为直通式和角通式两种。

工作原理

1、定时反冲洗排污：定时清洗排污，可设定时间为2—24小时动作。当定时时间到，电动执行器打开排污阀，过滤器进行排污30~60秒然后电动执行器将转向蝶阀旋转90度到阻挡滤筒位，改变水流途径，进行反冲洗排污30~60秒，转向蝶阀复位，继续排污3~5秒，然后关闭排污口。

2、压差控制排污：压差控制器动作值可设定为0.03~0.7Mpa，当过滤器前后压差达到压差控制器设定值时，压差控制器动作，过滤器排污阀开启，30~60秒结束，转向蝶阀复位，继续排污3~5秒，关闭排污阀。

3、手动控制：通过控制箱上的按钮，直接控制反冲洗，排污。

结构尺寸图

技术参数

工作压力：≤1.6Mpa 工作温度：≤150℃ 设定压差范围：0.03-0.07Mpa

阻力损失：2.0-6.0Kpa 流量12-7900m3/h 电动执行器电源：AC 380V，50Hz

冲洗时间：30-60s 滤网规格：8-80目/in 控制器电源：AC 220V，50Hz，AC 380V，50Hz。
